振动系统在外界策动力的作用下进行的振动叫受迫振动。受迫振动有以下的特点：

    ① 受迫振动的振动频率取决于策动力的频率ω。

    ② 受迫振动的振幅A与系统的固有频率ωo、及策动力的频率ω有关。

    ③在阻尼力很小时（β»ω），当策动力的频率等于振动系统的固有频率时，系统地振幅将达到最大。这种现象就称为共振现象。

本实验就是用来发现和验证以上这些规律。

位移传感器测得振子的振动位移图像，根据位移可得到振动的频率和振幅。电门选用透光模式，可以采集到策动力的周期，从而得到策动力频率。

实验器材：

受迫振动和共振实验仪；光电门传感器；位移传感器。

光电门传感器插2号连接口，位移传感器插3号连接口。

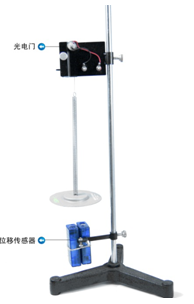

实验装置图：如下图

实验准备：

使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作” ★，打开“受迫振动和共振”实验模板。

实验步骤：

1. 点击开始按钮，开始实验。把振子往下拉，然后放手，让振子“自由”振动。几个周期后，当振幅较小时，点击结束按钮结束本次采集。

2. 在得到的振动图像上，测量振动的周期。并把它填入固有振动周期的输入框内。

3. 给电机输入一定的电压，使电机转动，策动系统进行受迫振动。

当振动比较稳定时，点击开始按钮，采集受迫振动的情况

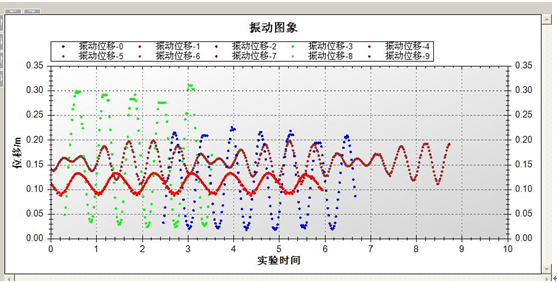

4. 在振动图像上选取2个周期的一段，进行数据整理、和预设的拟合。从而得到第一组受迫振动的当前振动周期。

5. 增加电机的工作电压（0.5或1伏），使电机转动变快。重复步骤3、4，得到第二组数据。

就这样调整电压，从8、9伏到13、14伏，得到多组实验数据。

6.打开数据表页，载入实验数据。

7.分析实验数据，得到受迫振动的规律。
