本实验要探究的是普通的螺旋弹簧产生的弹力与它伸长量之间的关系。

1．测量弹簧弹力与伸长量之间的关系，测量弹簧的劲度系数

2．学习通过图表来获得实验规律

实验器材

力传感器、固定螺丝、GQYeLab数据采集器、计算机。两根一样的螺旋弹簧、铁架台、刻度直尺

实验装置图

如下图

实验准备：

使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开“胡克定律”实验模板。

实验步骤

1．按装置图，取一根弹簧，组装好器材。

2．量出弹簧的原长度，填入实时数据页内相应的输入框内。

3．点击“开始”按钮，用力传感器把弹簧平稳向下拉伸1cm，保持住。量出弹簧的现长度，输入相应的框内。点击“单点采样”按钮，采集下此时的弹力和弹簧的长度。

4．继续把弹簧向下拉伸1cm，重复步骤3。直到采集完多个数据。点击“结束”按钮。（注意拉伸要保持在弹簧的弹性限度内）。

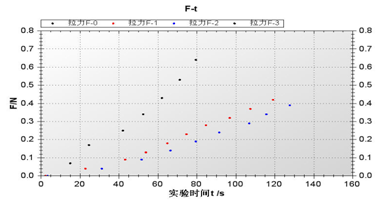

5.点击“实验数据整理”按钮，在打开得对话框中选点“保留单点数据”按钮。图形显示采到的弹力与长度的数据点。

6．分析研究弹簧弹力与伸长的关系。

7．把两根弹簧串联起来，重复步骤3－5。

8．把两根弹簧并联起来，重复步骤3－5。
