1．测量弹簧弹力与伸长量之间的关系，测量弹簧的劲度系数

2．学习通过图表来获得实验规律

实验器材

力传感器、固定螺丝、GQYeLab数据采集器、计算机。两根一样的螺旋弹簧、铁架台、刻度直尺。

实验装置：如右图

实验步骤

1.将电流传感器和磁感应强度传感器分别用两根1394数据线接入GQY数据采集器的3号接口和2号接口；再将GQY数据采集器的usb接口用一根usb线接入电脑的usb接口，并且将GQY数据采集器的电源接通，开启GQY数据采集器，电流传感器和磁感应强度传感器按GQY电学组合实验板接线图接法接入。

2. 使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开交流电的研究的专用模板。

3．按装置图，取一根弹簧，组装好器材。

4．量出弹簧的原长度，填入实时数据页内相应的输入框内。

5．点击“”按钮，用力传感器把弹簧平稳向下拉伸1cm，保持住。量出弹簧的现长度，输入相应的框内。点击“”按钮，采集下此时的弹力和弹簧的长度。

6．继续把弹簧向下拉伸1cm，重复步骤3。直到采集完多个数据。点击“”按钮。（注意拉伸要保持在弹簧的弹性限度内）。

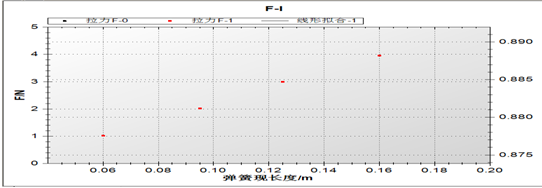

7.点击“”按钮，在打开得对话框中选点“”按钮。图形显示采到的弹力与长度的数据点。

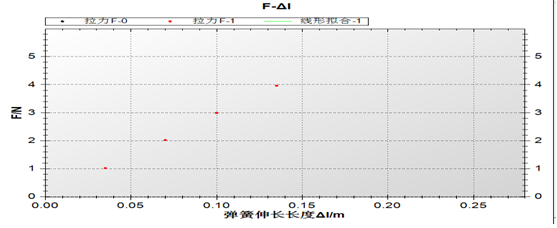

8．分析研究弹簧弹力与伸长的关系。

9．把两根弹簧串联起来，重复步骤3－5。

10．把两根弹簧并联起来，重复步骤3－5。
