1实验目的

演示自感现象

2实验原理

电感线圈中由于自身电流的变化而引起感应电流的现象,称为自感现象。实验电原理见实验装置图。电压传感器测量出小灯两端的电压,反映出通过小灯的电流强度的大小和方向

3实验指导

一、通电瞬间

实验器材

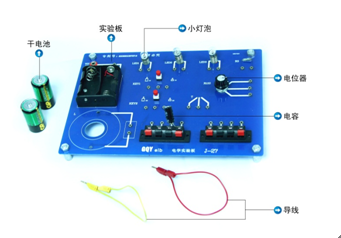

GQYeLab数据采集器,计算机,两个电压传感器,GQY电学实验板(附连接导线),电感线圈(大电感量,低电阻值),学生电源。

实验装置




实验步骤

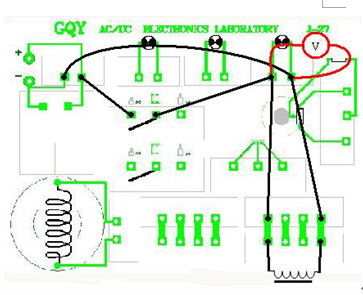

1.将两个电压传感器分别用两根1394数据线接入GQY数据采集器的两个接口;再将GQY数据采集器的usb接口用一根usb线接入电脑的usb接口,并且将GQY数据采集器的电源接通,开启GQY数据采集器,两个电压传感器按GQY电学组合实验板接线图接法接入。

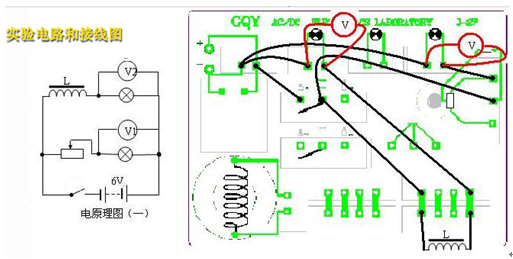

使用单机运行平台软件做此实验,★ 请进行“GQY实验必备操作”★,打开研究自感现象(通电过程)的专用模板。1、按实验电原理图(一)和实验装置图连接好电路。



2、连接好传感器、数据采集器和PC机后,进入实时图形页面。



3、接通学生电源开关,按动电学实验板上的电键,使弹起接通电路。点击实验“blob.png”按钮,调节滑动变阻器,使两灯的电压基本一致。为实验做好准备后,点击“blob.png”按钮,按动电学实验板上的电键,使压下断开电路。

4、点击实验“blob.png”按钮;按动电学实验板上的电键,使弹起接通电路。3-5秒钟后,点击“blob.png”按钮,完成实验。按动电学实验板上的电键,使压下断开电路。

5、观察可见接通电源的瞬间,纯小灯电路(一号口传感器反映)的U-t图,立刻达到最大值,而串联电感线圈的(二号口传感器反映)的U-t图,则逐渐地上升到最大值。

注:若只有一个电压传感器,可以用分次实验的方法,前后两次分别采集两个小灯两端的电压。


二、断电瞬间

实验器材

   GQY eLab系统,计算机,两个电压传感器,GQY电学实验板(附连接导线),电感线圈(大电感量,低电阻值),学生电源。

实验电路图:如下图



实验步骤

1、将电压传感器分别用两根1394数据线接入GQY数据采集器的1个接口;再将GQY数据采集器的usb接口用一根usb线接入电脑的usb接口,并且将GQY数据采集器的电源接通,开启GQY数据采集器,两个电压传感器按GQY电学组合实验板接线图接法接入。

使用单机运行平台软件做此实验,★ 请进行“GQY实验必备操作” ★,打开研究自感现象(断电过程)的专用模板。按实验电原理图和实验装置图连接好电路。

2、连接好传感器、数据采集器和PC机后进入实时图形页面。

3、接通学生电源开关;按动电学实验板上的电键,使弹起接通电路。

点击实验“blob.png”按钮。3-5秒钟后,按动电学实验板上的电键,使压下断开电路,点击“blob.png”按钮,完成实验。

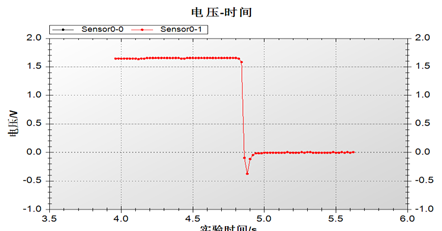

4、观察可见断开电源的瞬间,小灯两端的电压不是直接回到0值,而是产生一个反向的脉冲。
