观察通电螺线管产生的磁感应强度在空间的分布及其与通入电流强度的关系

    磁感应传感器探头里面的敏感部分是霍尔元件，能测量磁场的磁感应强度；

转动传感器用来测量磁场探头的位置；电流传感器测量通过螺线管的电流强度

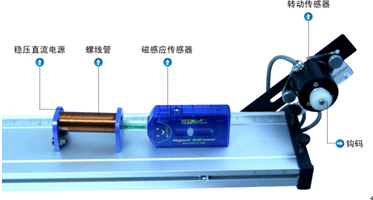

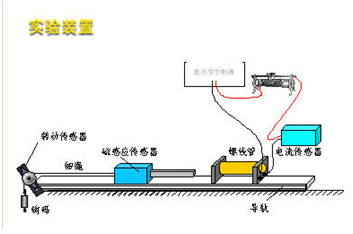

实验装置图：如下图

实验器材

GQYeLab数据采集器、转动传感器、电流传感器、磁感应传感器、螺线管、低压学生电源、导线、开关、20欧姆滑动变阻器、细线、配重砝码

实验准备：★ 请进行“GQY实验必备操作” ★

实验步骤

（1）按实验装置组装好器材。电源输出电压3V，滑动变阻器处于最大阻值，

电路不要接通。细线一端系一个配重砝码，跨过转动传感器的滑轮（绕一圈），另一端固定到磁感应传感器上；

（2）将磁传感器探管伸进螺线管，伸到底内。长按转动传感器置零按钮，进行较零；

（3）点击“开始实验”按钮。把磁感应传感器平稳地拉出螺线管，到探头离螺线管3-4cm时，点击“结束实验”，完成一次数据采集；

（4）移动滑动变阻器，改变电路中电阻的大小，重复（2）、（3）步骤；

（5）观测图线，分析螺线管磁场的分布特点。分析螺线管磁场强度与电流的关系；
