磁感应强度传统的方法是使用电流天平，借助安培力来测量磁场的，可以得到相当精确的结果，但是装置和操作都比较复杂。

本实验采用了小巧灵便的磁传感器，它的探头里面的敏感部分是霍尔元件，利用霍尔效应来测量磁场，在掌握了它的使用方法后，来测量通电螺线管产生的磁场中各处的磁感应强度的数值，并且探究其在空间分布的定量规律和电流强度的影响。

观察通电螺线管产生的磁感应强度在空间的分布及其与通入的电流强度的关系

实验器材

GQYeLab系统，磁感应传感器、电流传感器，计算机。螺线管、电源、导线、开关等电路元件。

实验装置

实验步骤

1.将电流传感器和磁感应强度传感器分别用两根1394数据线接入GQY数据采集器的3号接口和2号接口；再将GQY数据采集器的usb接口用一根usb线接入电脑的usb接口，并且将GQY数据采集器的电源接通，开启GQY数据采集器，电流传感器和磁感应强度传感器按GQY电学组合实验板接线图接法接入。

2.使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开交流电的研究的专用模板。按接线图连接好电路，当电路开关断开时，将磁传感器B、电流传感器A接入数据采集器，点按磁传感器置零钮，进行校零。将磁传感器探管E前沿置于距离螺线管C中心4cm处。把线圈接入3V直流电源D（不要接通）。

3.接通3V直流电源（或电池组）。

4.点击“”实验，输入距离d为“-4”，点击“”按钮，采集记录一组实验数据。

5.将磁传感器向螺线管方向靠近，每次移近0.5cm，相应输入距离d的数值－3.5，点击“”按钮，记录对应的磁感强度值。如此不断采集，一直到磁传感器探管伸出到螺线管另一端，得到多组数据。

6. 点击“”按钮，断开电路的电键，结束实验。

7.点击“”按钮，点击“”，完成全部数据采集。

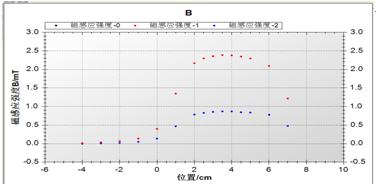

8. 进入“磁感应强度与位置”页面，观察通电螺线管内部磁感应强度的分布规律。

9. 改变滑动变阻器R阻值，改变通过的电流强度；重新采集螺线管内部的磁感应强度。或者，固定传感器与螺线管的位置，接通电路后，改变滑动变阻器的值，单点采集。进入B-I页面观察，得到磁感应强度与电流的关系。
